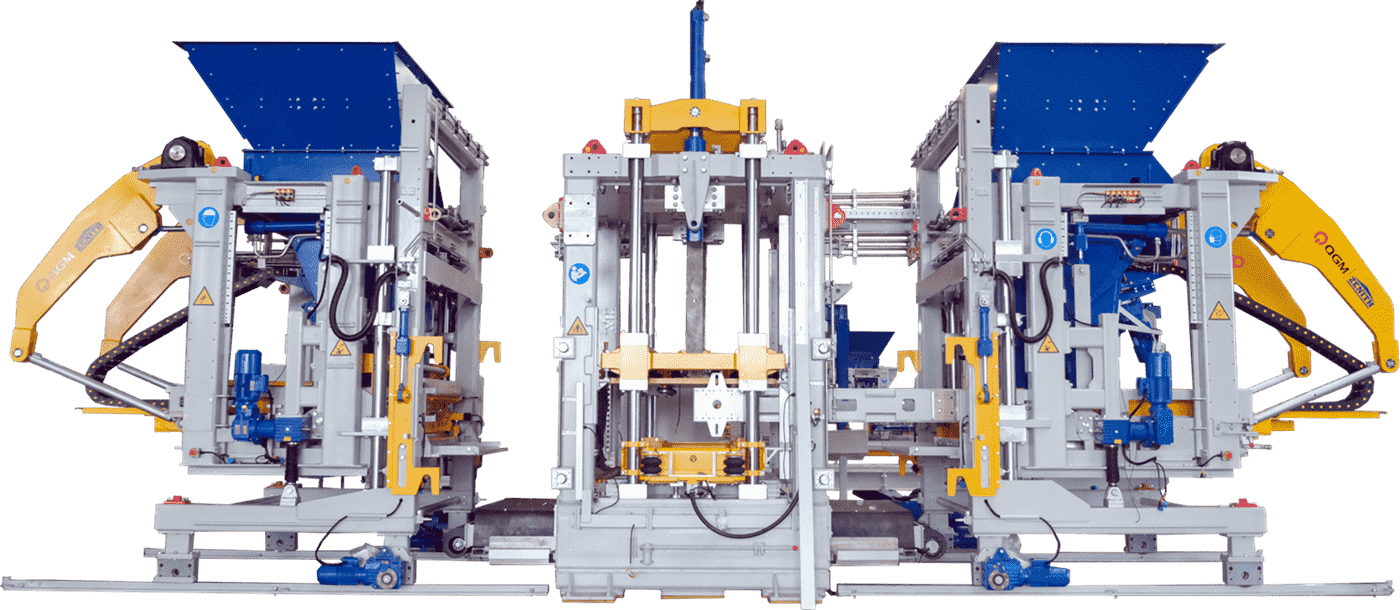

自動ブロック製造マシン

製品機能

二重振動テーブル、8つのサーボモーター（オプション）トップレベルのブロックマシン

メンテナンスを容易にするためのモジュラーアセンブリ利用可能なさまざまな製品

より高い容量、より良いパフォーマンス

技術的なパラメーター

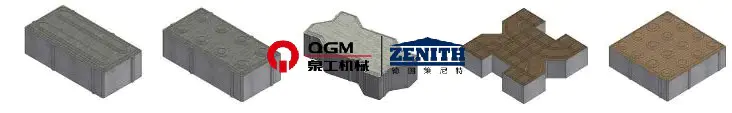

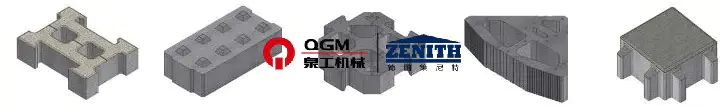

一部のブロックはZN2000Cで作成できます

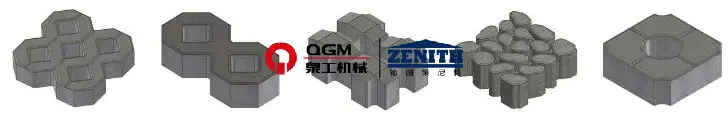

舗装：
草の石：
水 保持 ブロック ：

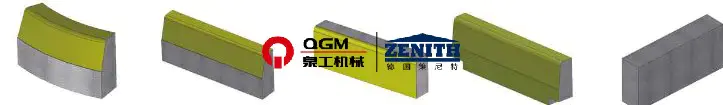

道 縁石：

技術的な利点

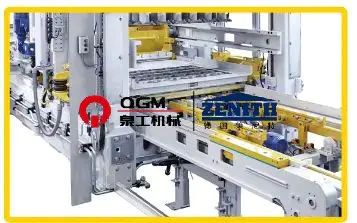

1。高度なドイツのデザインフレーム

メインフレームフレームは、メインフレームによって設計された高強度の溶接フレーム構造を採用しています。 特許取得済みの高強度溶接フレーム構造、 合理的なデザイン、ユニフォーム、そして 審美的に心地よい溶接。フレーム全体 緩和のために振動治療を受けます 高品質を確保するための機械的ストレス 安定性。高度な構造設計が可能になります 縁石を追加する可能性がある拡張能力 金型サイド - 壁の開閉セクション、 引き抜きプレートセクション、挿入装置のデバイス ポリスチレンコアなど。

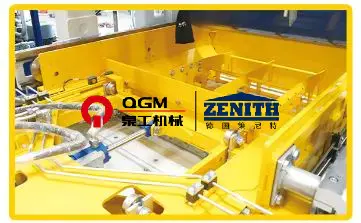

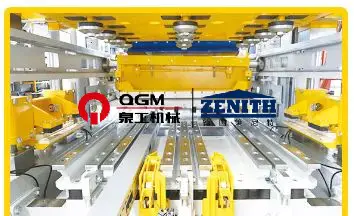

2。自動クイックカビ変更システム

金型がメインマシンの位置にある場合、巻き上げシステムは実現します クイック金型変更デバイスの自動カビの変更。タンパーヘッドとカビ フレームは空気圧ステーションによって自動的にクランプされます。これは安全で効率的で、操作が簡単です 維持するのに便利です。
●空気圧カビのクランプデバイス：金型サポートフレームと空気圧で構成されています 両側の空気圧クレンパー。前振動と主な振動サイクル中、それは役立ちます 型をクランプして固定し、振動を減らし、最高の振動効果を達成しながら、 金型の寿命を伸ばします。

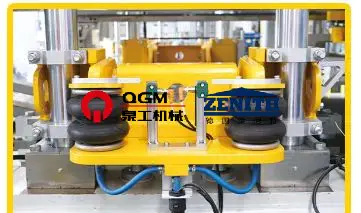

●空気圧タンパーヘッドクランプデバイス：タンパーヘッドはクランプデバイスによって固定されています タンパーヘッドを簡単かつ迅速に変更できるエアバッグを使用すると、カビの変化を短くします 時間、および金型フレームと改ざんヘッドの間の正確なドッキングを保証します。
●電動型挿入装置：金型設置装置は、金型を見つけるために使用されます メインマシンと電動型キャリアを使用してそれらを取り外します。金型キャリアはそうです 市場のほとんどの金型に適しています。他の特別な金型では、カスタマイズされたものを使用できます キャリア。

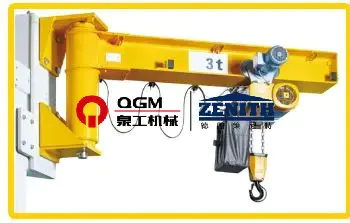

●金型変更デバイス：金型の巻き上げに使用されるメインマシンフレームにインストール 電動チェーンホイスト（クレーン）と電気ウォーキングデバイスを装備した金型を交換するとき

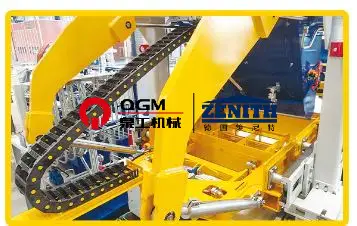

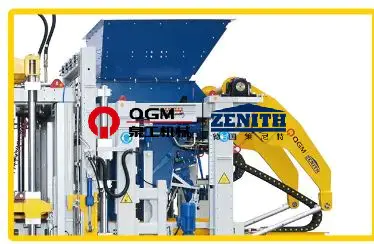

3。給餌システム

●給餌ボックスは油圧駆動型であり、高ダイナミックの比例バルブ制御を使用しています システム。このデバイスには、油圧駆動の混合デバイスが装備されています。 型を効果的にfllします。ミキシングデバイスは、高ダイナミックの比例によって制御されます バルブと給餌装置。給餌箱のフロントアームには調整可能なものが装備されています ブラシを掃除します。
●頑丈なスイング - アーム給餌、給餌装置の両側に直径の大きなローラーがあります 給餌ボックスの均等で安定した水平方向の動きを確保します。
●給餌箱のガイドレールは、交換可能な摩耗耐性ストリップを採用し、もっと作ります メンテナンスに便利です

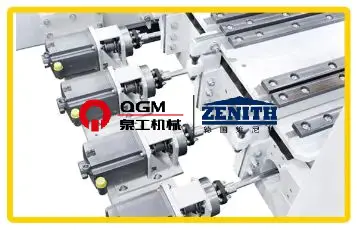

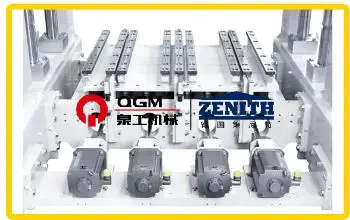

4。「ウルトラダイナミック」サーボ振動システム

「スーパーダイナミック」サーボ振動テクノロジーは、高効率の適応振動です ブロックマシン専用に設計されたシステム。サーボモーターは最速で応答します 可能なレート、最高の振動性能を達成し、セメントの使用を削減し、 生産サイクルを短縮し、高密度コンクリート製品を生産します。振動 システムは、コンクリート製品のさまざまな生産ニーズに柔軟に適応できます。
●8つの振動ユニット、機械的バランスが8つのサーボドライブによって個別に設定されています
●弾性カップリングを備えた8つのモーターシャフト
●それぞれがモーターフレームの外部振動分離クロスビームに取り付けられた8つのサーボモーター
●振動テーブルはオイルバスを必要としません（環境に優しい）

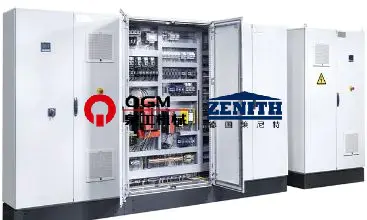

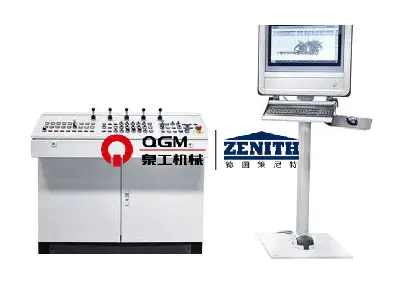

5。正確なサーボ制御システム

信号フィードバックを通じて、振動の位相と速度が制御されます。信号フィードバックを通じて、振動位相と速度が制御され、同期されます モーションコントロール、および高速度のスタンバイ、振動の開始、振動排除は 短時間で完了し、サイクル時間を短縮し、より良いブレーキを達成するのに役立ちます 効果。'位置と速度ダブルクローズドループを通して、エキサイティングな力が制御されます 垂直方向にのみ行動するために、効果的なエキサイティングな力を最大化しながら、 水平方向のエキサイティングな力による機械への損傷、機械サービスの寿命を延ばし、 そして、さまざまな製品要件を生産するために差別化された設定を作成することができます 高品質の製品。

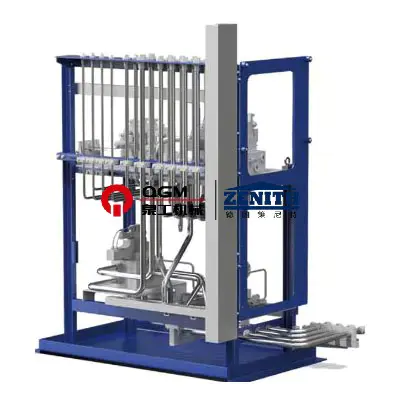

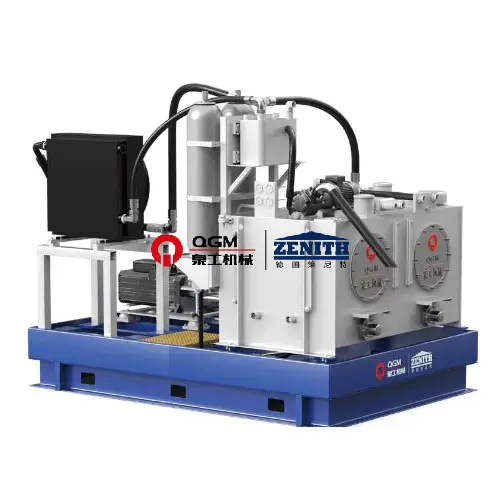

6。油圧システム

圧力ヘッド、金型フレーム、骨材、およびファブリックカーは、タンパーヘッド、金型フレーム、ベースミックス用の給餌ボックス、フェイスミックスによって制御されます。 バルブコアフィードバックを備えた比例方向バルブにより、短い応答時間を提供します。 クローズドループ制御システム（変位ルーラー /エンコーダー-PLC-プロポーション 方向バルブオイルシリンダー）高速で安定したオイルシリンダーを使用して、正確な制御を保証します 動き。油圧ステーションは可変変位ピストンポンプを使用しています。 油圧システムが設定された圧力に達したときのポンピング圧力オイル、 ポンプとエネルギー消費の削減。油圧ステーションには装備されています 補助オイル供給用のアキュムレータ、複数のアクションが同時に発生するようにし、 安定した油圧システム圧力。システムには圧力センサーも含まれています 簡単な監視と温度センサーを簡単に監視するために、操作パネルに表示されます。 クーラー、および油温を効果的に制御し、良好な油圧油を維持するためのヒーター パフォーマンス。
