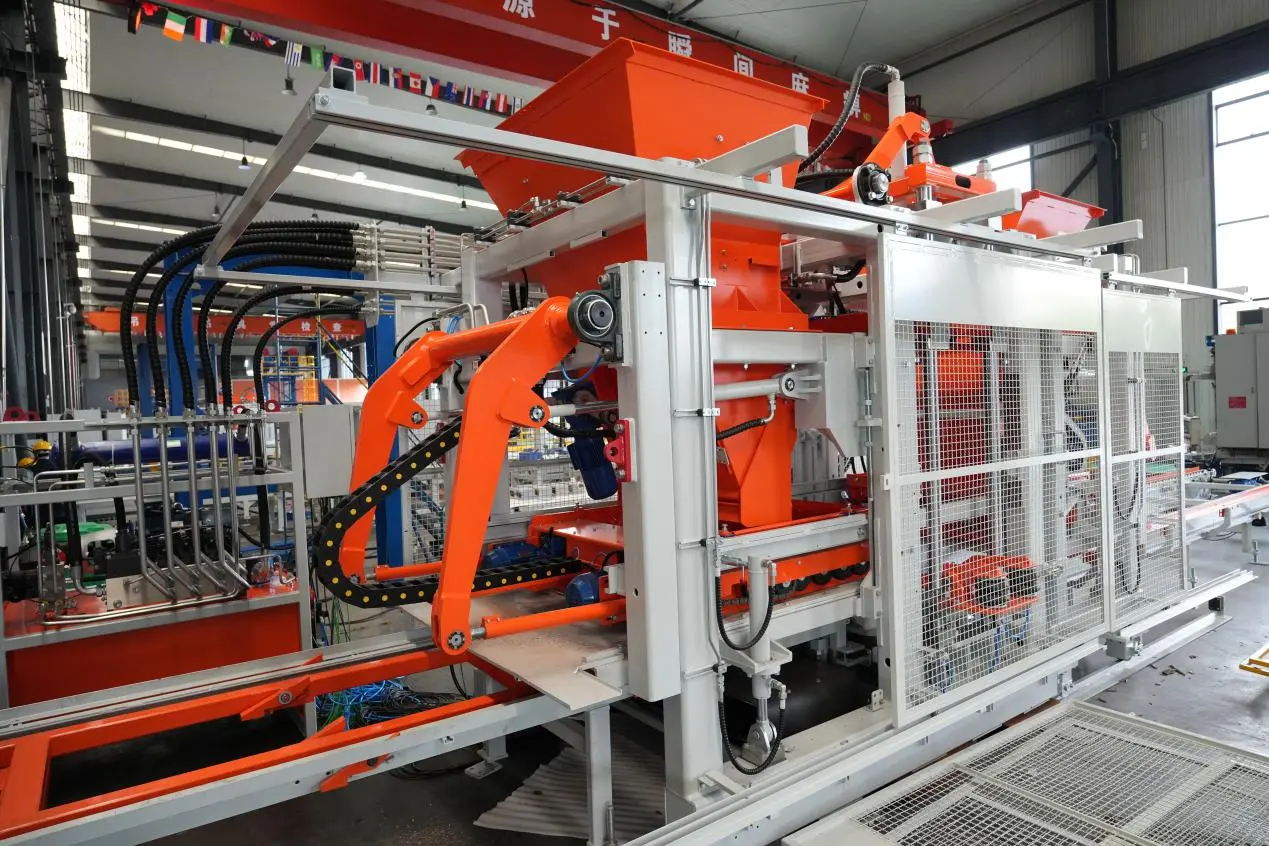

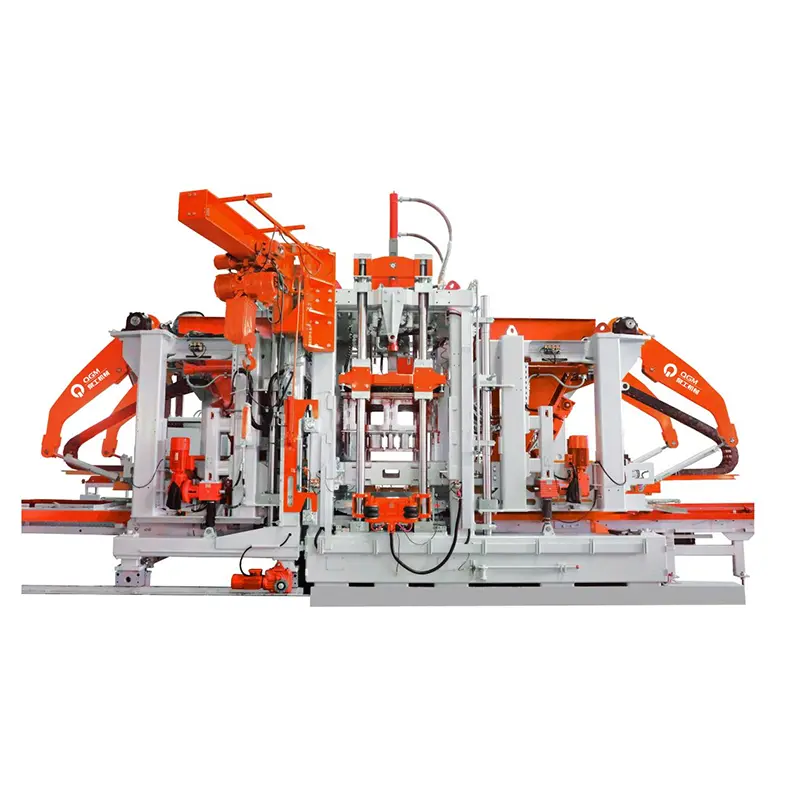

T15 コンクリート製品製造機

この機械は、冶金廃棄物、建設および解体廃棄物、鉱山廃棄物、鉄鋼スラグ、石炭脈石、フライアッシュ、炉スラグなどの幅広い産業固形廃棄物を効率的に利用して、高品質のコンクリート ブロック、縁石、模造石の PC 舗装、舗装ブロック、透水性舗装を生産できます。これらの製品は、建築建設、都市工学、スポンジ シティ プロジェクト、景観建築、インフラ開発で広く使用されており、コンクリート製品製造のための効率的でインテリジェントな環境に優しい低炭素ソリューションを顧客に提供します。

I. 技術仕様

II.技術的な利点

1. 4軸サーボ振動システム

T15 には高度な 4 軸サーボ振動システムが装備されており、4 つのサーボ モーターがフレキシブル カップリングを介して 4 つの偏心シャフトを独立して駆動し、正確な同期制御を実現します。偏心軸を対称に配置することで、水平方向の振動力を効果的に打ち消しながら、強力で安定した垂直方向の振動を発生します。

サーボシステムにより偏心角を正確に調整でき、0°から最大振幅まで無段階の振動力制御が可能です。さまざまな製品やコンクリート混合設計に応じて振動パラメータを最適化できるため、製品密度が高まり、成形品質が向上し、生産の安定性が向上します。

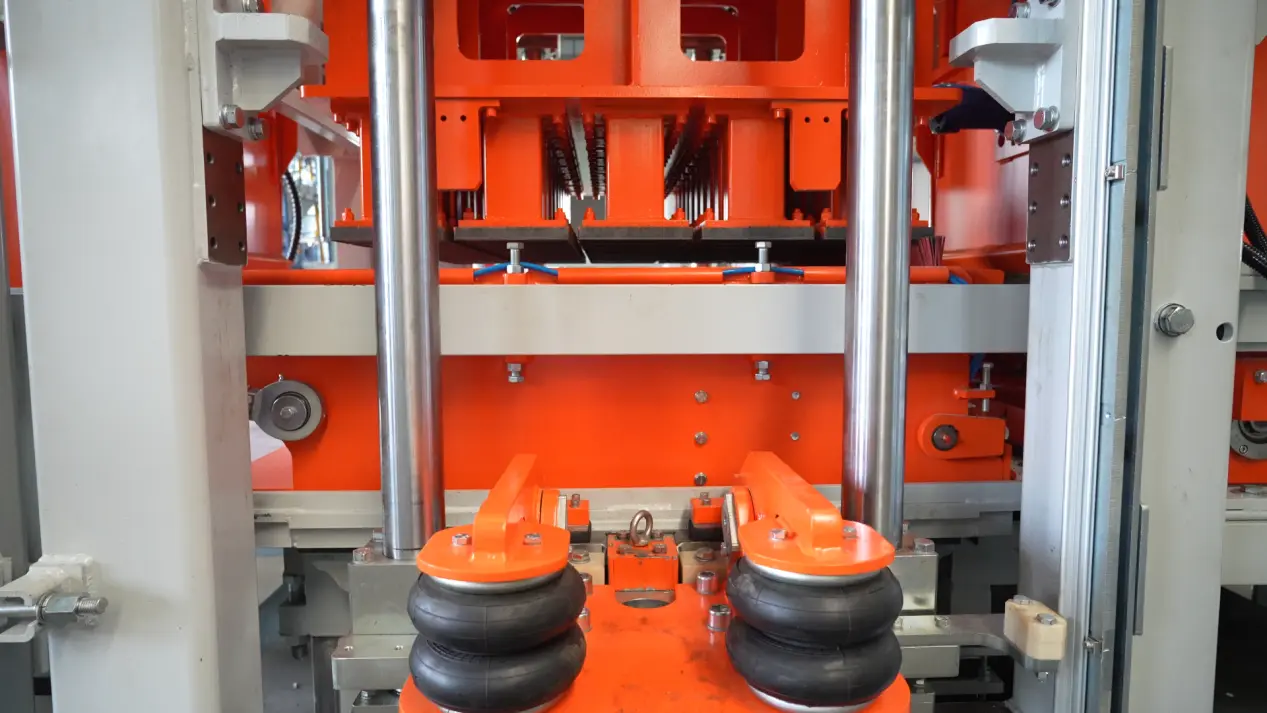

2. エアバッグ金型クランプシステム

この機械はエアバッグ金型クランプ システムを採用しており、空気圧の空気ばねを利用して金型を素早くロックおよびリリースします。

従来の機械式クランプ システムと比較して、エアバッグ設計により、より速い応答、均一なクランプ力、正確な位置決めが実現します。振動時の金型の優れた安定性を確保しながら、金型交換時間を大幅に短縮し、生産効率を向上させます。

3. 振動タンパーヘッドシステム

タンパーヘッドはエアバッグのクイックロック機構を備えており、迅速な取り付け、交換、確実な固定を可能にし、メンテナンス効率を向上させ、生産のダウンタイムを最小限に抑えます。

タンパーヘッドの両側に取り付けられた高性能振動モーターは、メイン振動システムと同期して動作し、より均一なコンクリート圧縮を保証し、優れた製品密度、寸法精度、および表面仕上げを実現します。

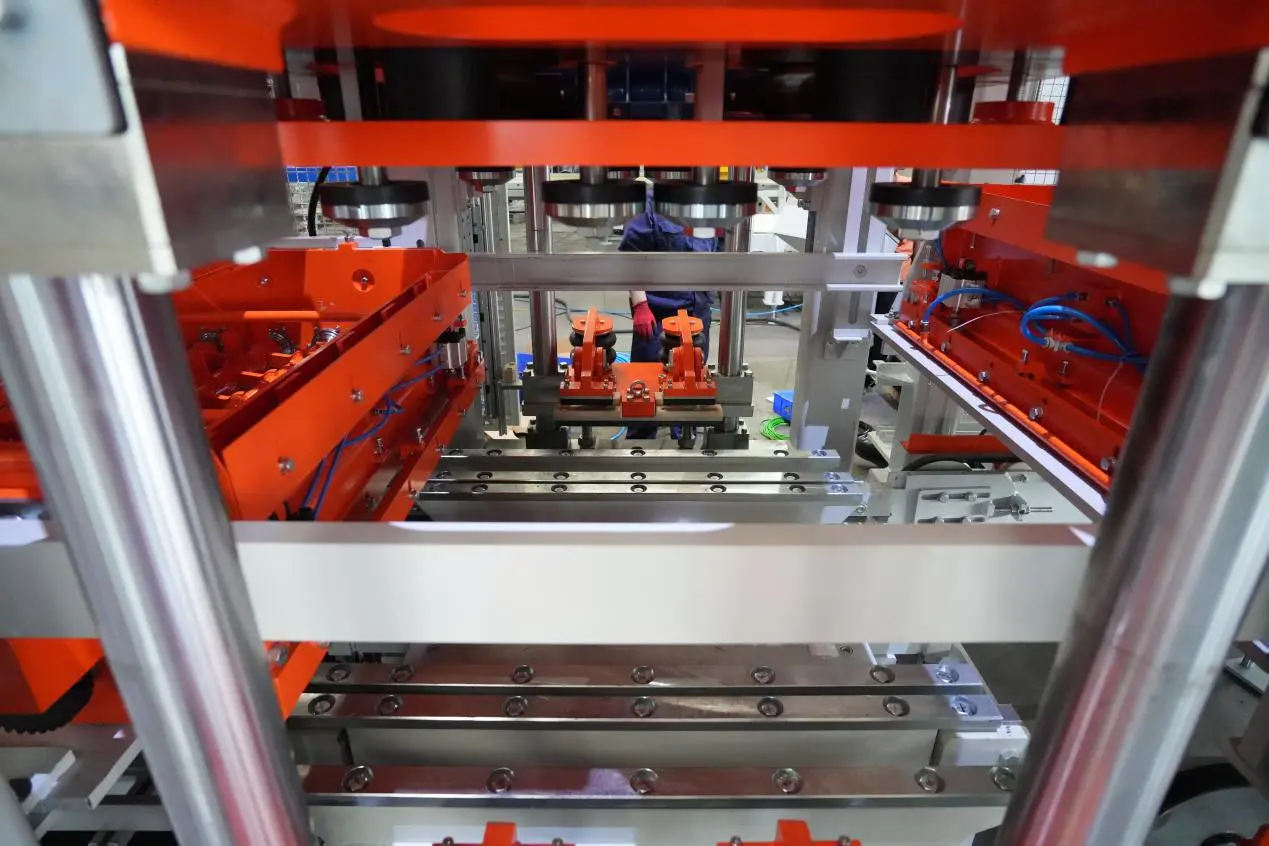

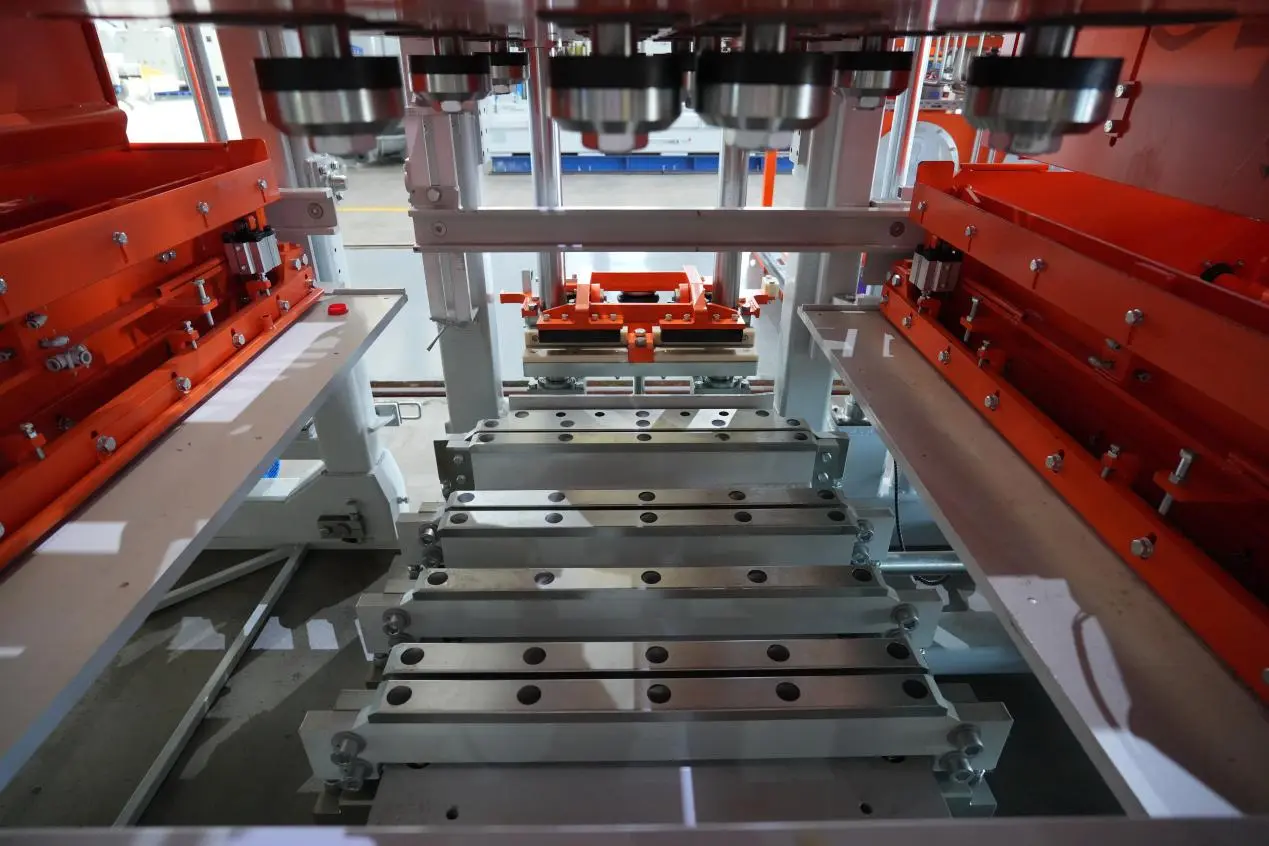

4. クイック金型交換装置

T15 には、従来の手動交換手順に代わって、金型を自動的に挿入し、正確に位置決めし、迅速に取り外す迅速な金型交換装置が装備されています。

このシステムは、金型交換時間を大幅に短縮し、機械の稼働率を最大化し、さまざまなコンクリート製品の迅速な生産切り替えを可能にします。

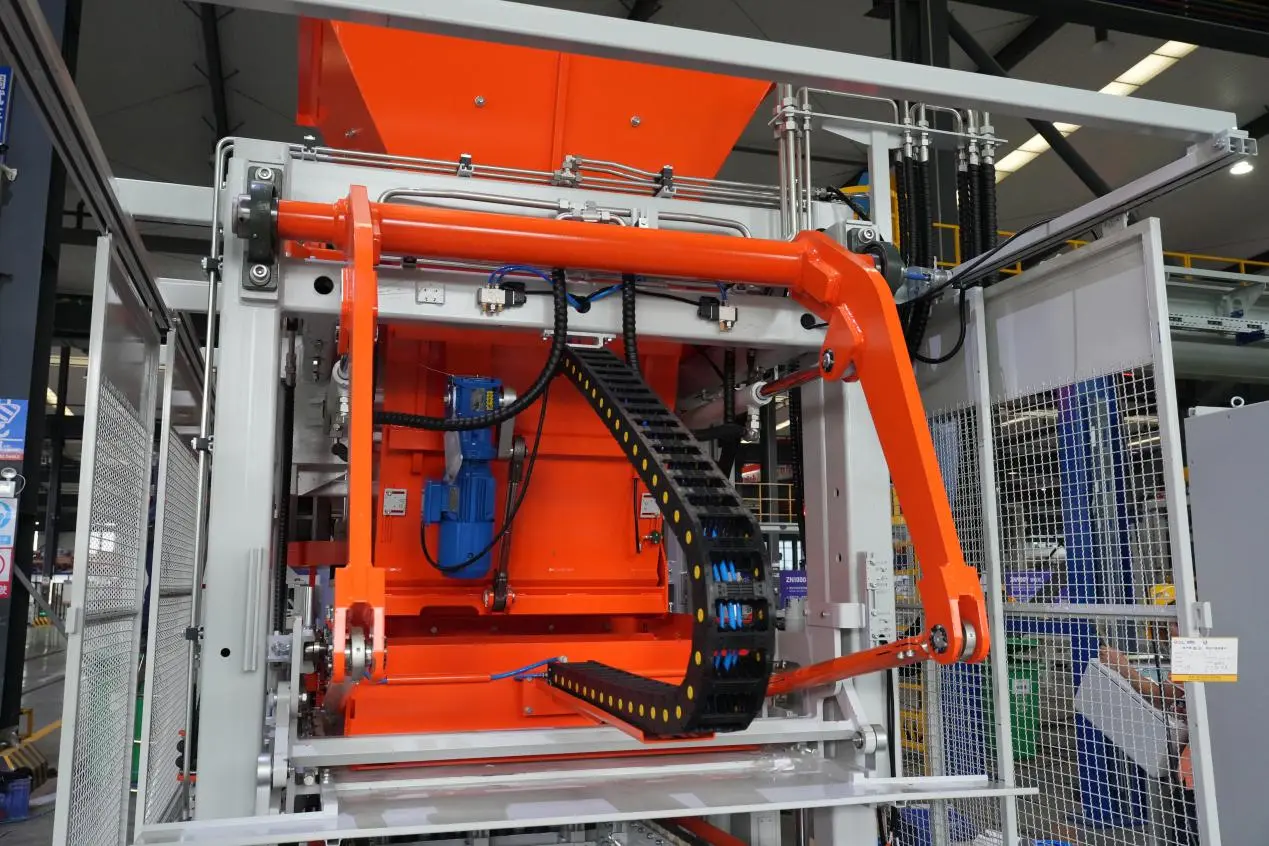

5. 底材供給システム

油圧駆動の底材供給システムはシリンダーの速度と供給力を正確に制御し、型枠へのコンクリートの均一かつ安定した充填を保証します。

このシステムはスムーズに動作し、材料の詰まり、漏れ、不均一な分布を効果的に最小限に抑え、製品の品質と生産の継続性を向上させながら、すべての製品の材料の一貫した充填を保証します。

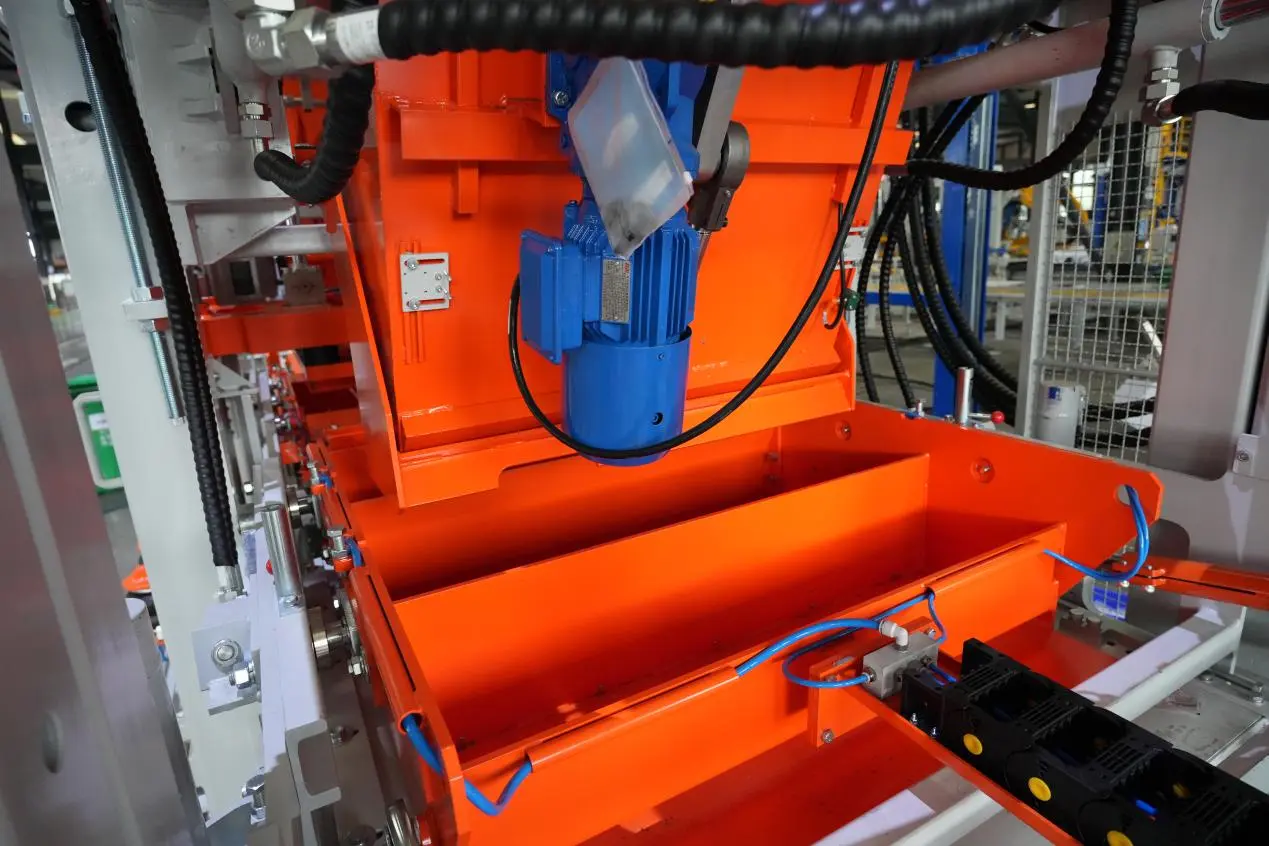

6. 360°回転アンチアーチングシステム

材料フィーダーには、材料供給プロセスと同期して耐摩耗性混合ブレードを連続的に回転させる独立したギア付きモーターによって駆動される 360° 回転アンチアーチング システムが装備されています。

従来のスイングタイプや振動タイプのアンチアーチング装置と比較して、360°回転システムは材料のデッドゾーンを完全に排除し、材料のブリッジや詰まりを効果的に防止し、生産のダウンタイムを大幅に削減します。

モジュラー設計により、耐摩耗性ブレードの迅速な交換が可能になり、スムーズな動作、低騒音、摩耗の軽減、耐用年数の延長が実現します。

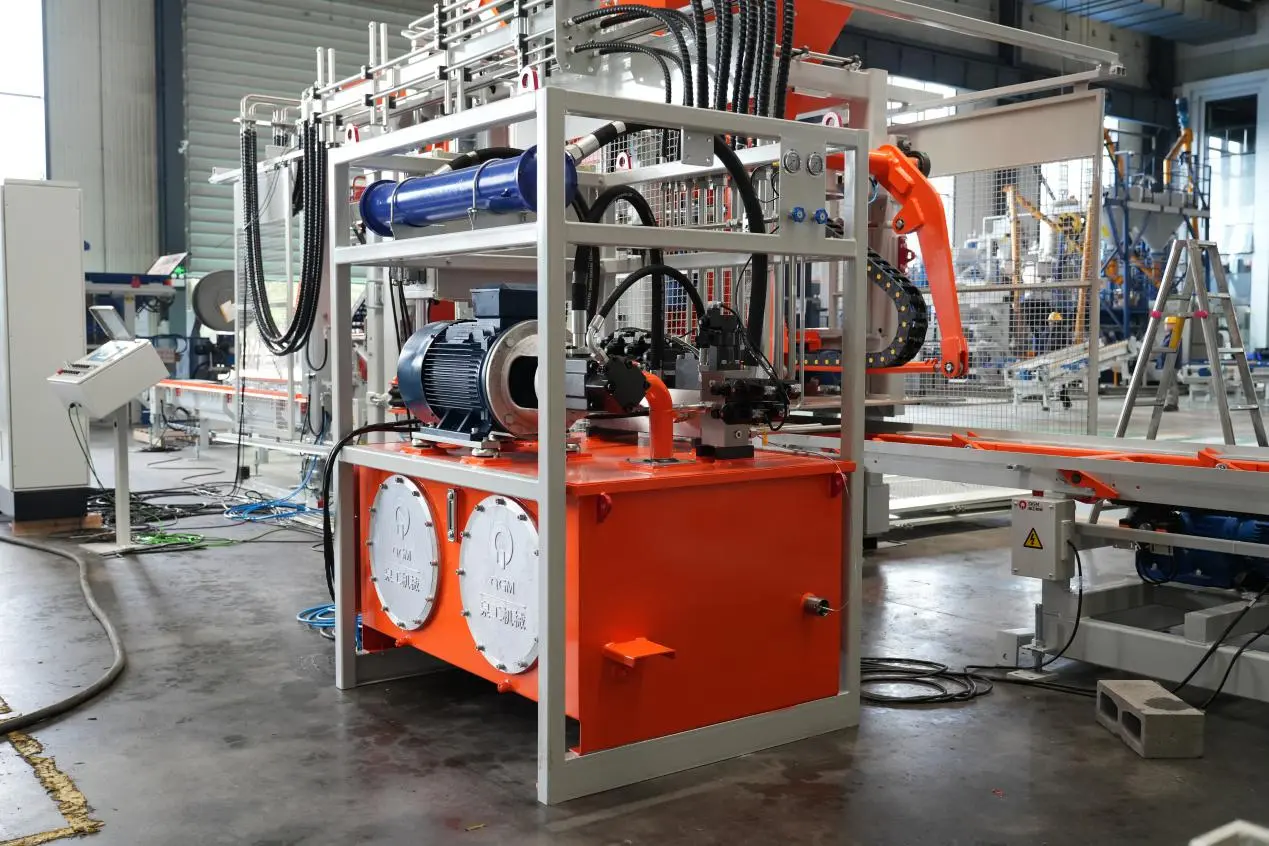

7. 統合油圧システム

T15 は統合型油圧パワーユニットを備えており、油圧電源、制御システム、オイル回路をコンパクトなモジュールに組み合わせて、機械全体に安定した信頼性の高い油圧パワーを提供します。

従来の分割油圧システムと比較して、統合設計により外部配管が削減され、漏れのリスクが最小限に抑えられ、システムの安定性が向上し、メンテナンスが簡素化されます。また、高速応答、安定した油圧、低エネルギー消費、信頼性の高い連続運転を実現し、長期にわたる高効率の生産を保証します。

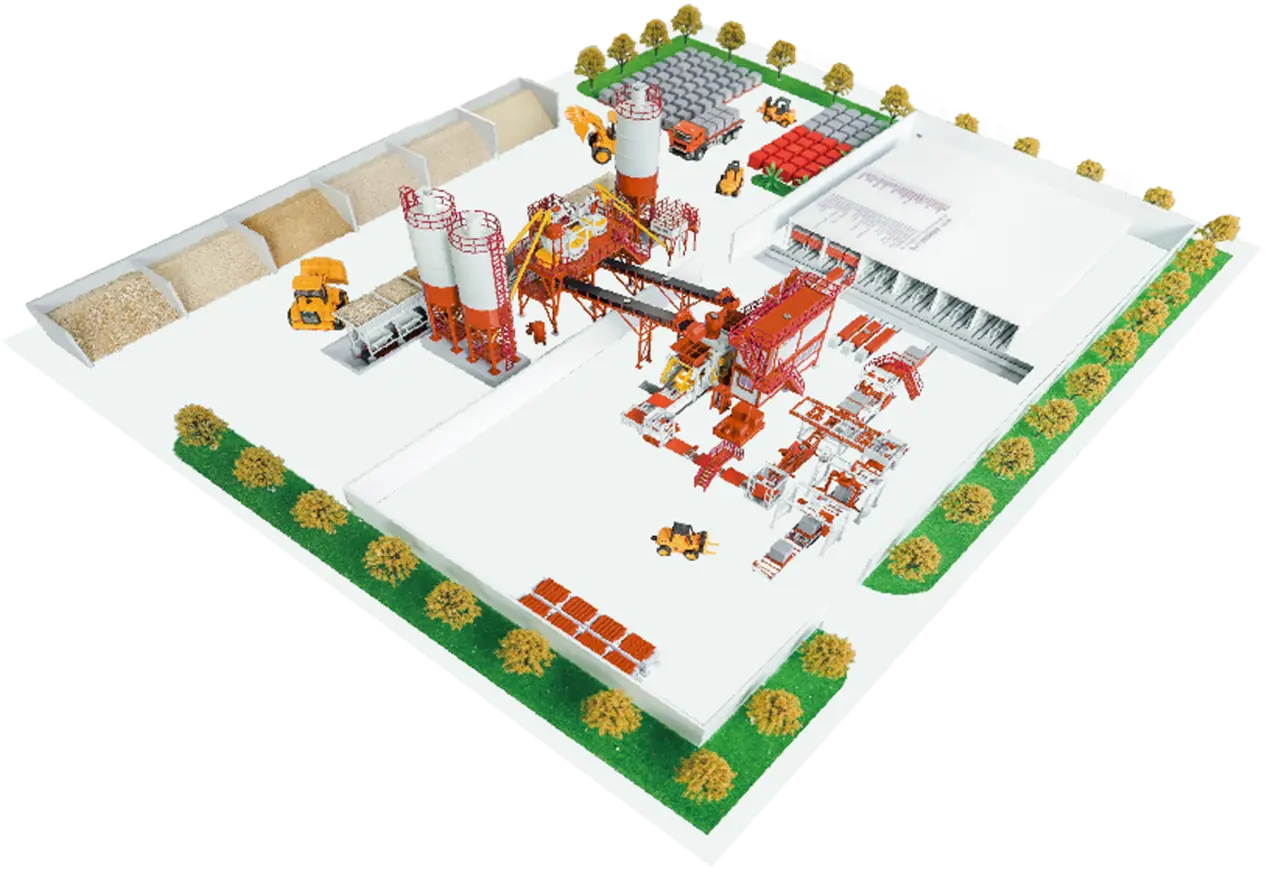

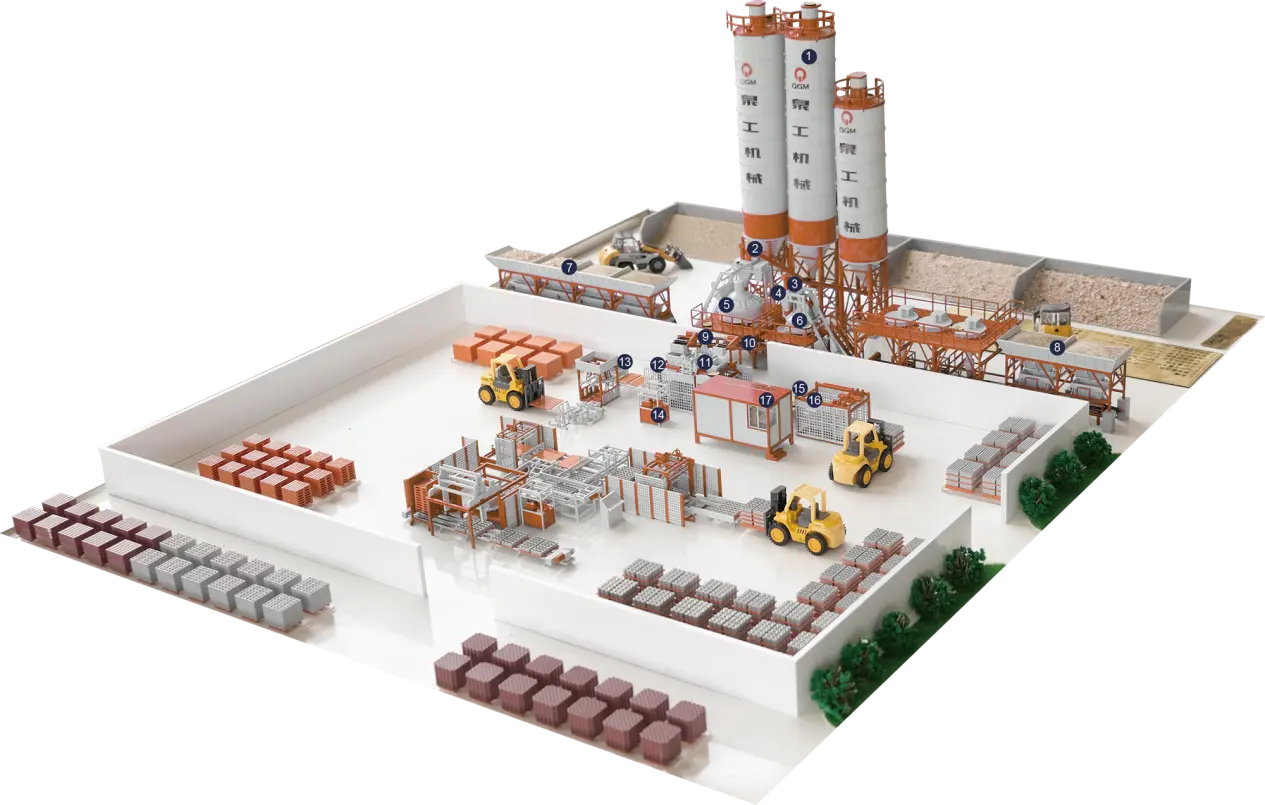

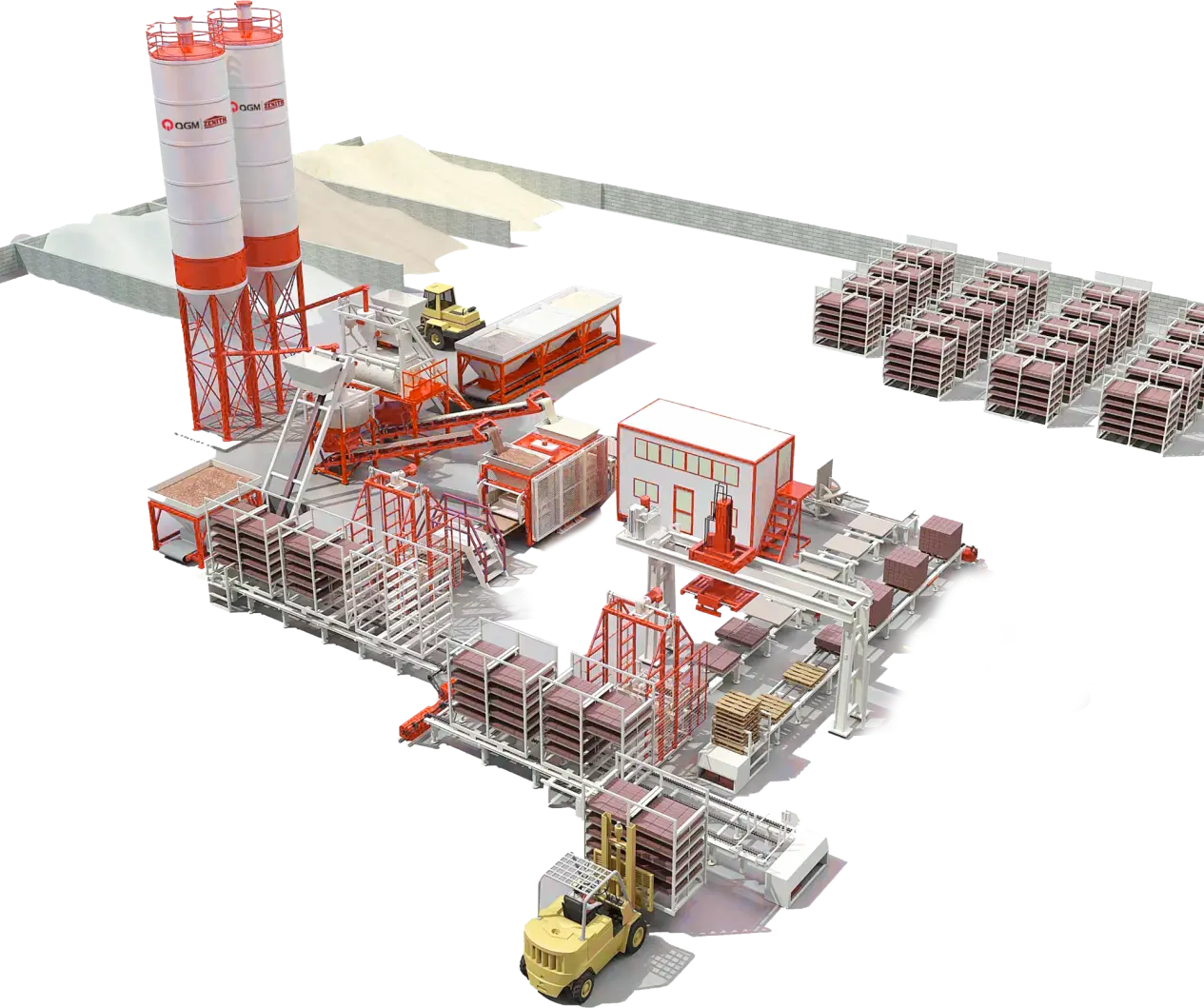

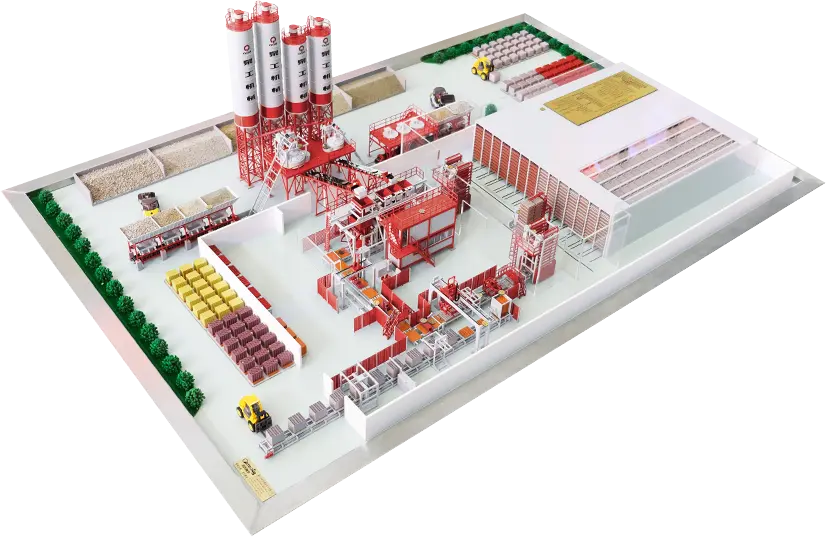

Ⅲ． T15 生産ラインのレイアウト

IV.製品サンプルとアプリケーションシナリオ
