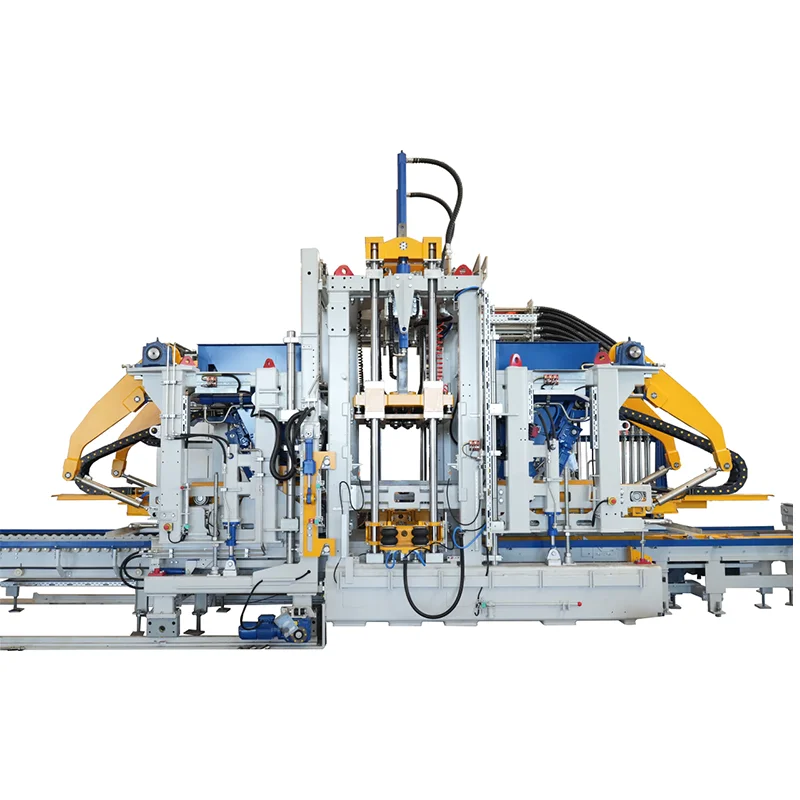

全自動レンガ製造機

1 ゼニスの「ウルトラダイナミック」4 軸サーボ振動
Zenith Ultra-Dynamic システムは、全自動レンガ製造機に使用される最新の高品質振動技術です。柔軟な調整機能を確保しながら、極めて短い応答時間内で正確な振幅制御を可能にします。サーボ駆動システムは高いダイナミクスを実現し、金型の充填と生産サイクル時間を改善します。振幅と周波数の両方を迅速かつ正確に制御できます。

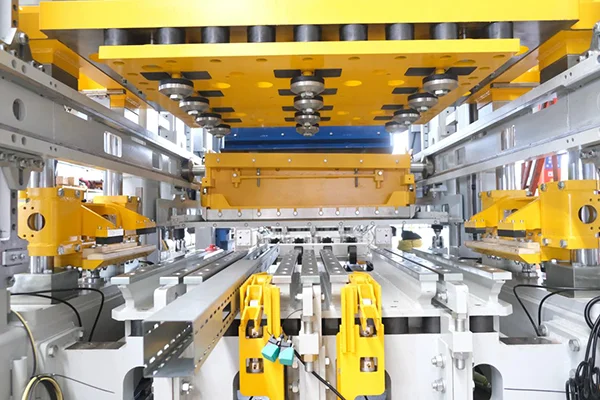

2 自動クイック金型交換システム
ゼニスの自動クイック金型交換システムは、複数のデバイスの協調動作に基づいており、インテリジェントで迅速かつ正確な金型交換を可能にします。金型は主機の隣に搬送され、昇降システムにより金型交換ユニットに設置されます。このシステムは、手動による取り扱い、位置決め、ロックを必要とせずに、金型交換プロセスを自動的に完了します。

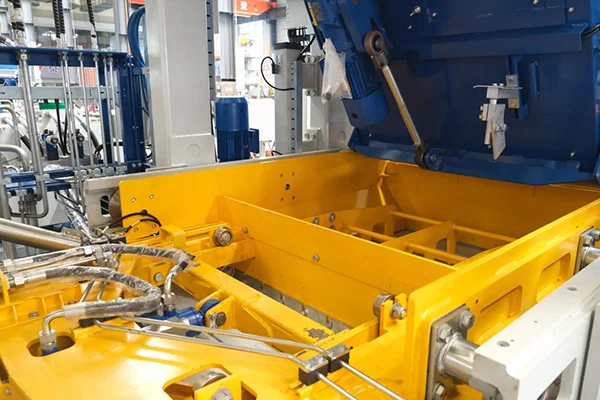

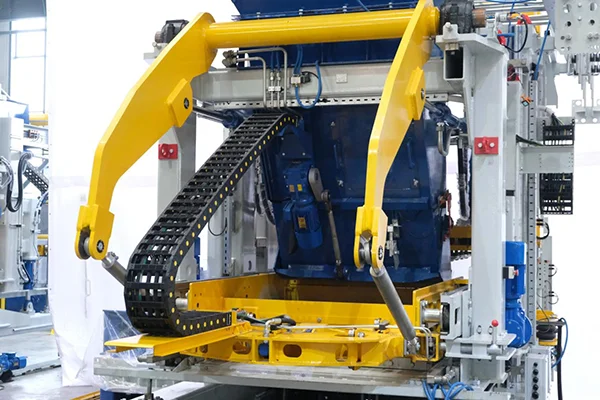

3 吊り下げ給餌システム
吊り下げ給餌システムは、給餌ボックス、スクレーパー、タンパーブラシ、アーチブレ​​イクユニットを一体化したモジュール設計を採用しています。フェイスミックスとベースミックスの両方の給餌ボックスが給餌フレームに取り付けられているため、迅速な交換と最適な給餌パフォーマンスが可能になります。

4 油圧式往復アーチブレ​​イクベースフィーダー
油圧駆動。アーチ破壊レーキは前後に動き、材料のアーチを効果的に破壊します。

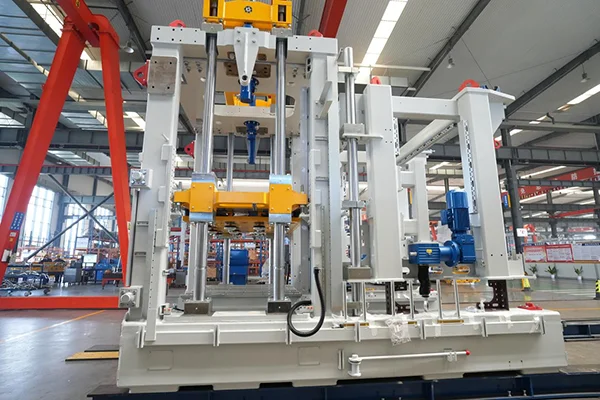

5 モジュラーメインフレーム
ZN1200-2本体とフェースミックスユニットは、精密組立技術によるモジュールフレーム構造を採用。従来の設計概念を打ち破り、フレーム、振動テーブル、モータービーム、フィードシステムに高品質のボルト接続を広範囲に使用しています。この設計により、非常に低いメンテナンス率、さまざまな生産条件への容易な適応、摩耗部品の交換時間の大幅な短縮が保証されます。

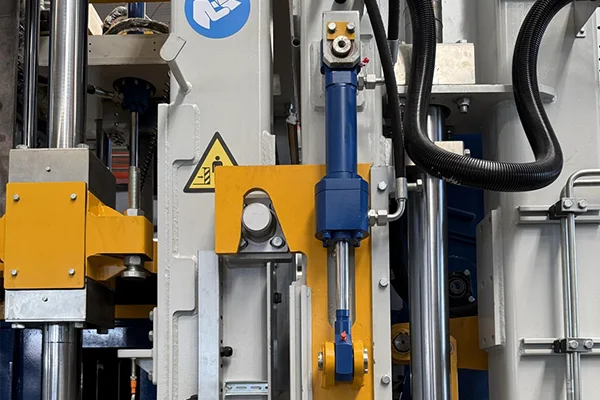

6 フェイスミックスユニットの油圧自動ロック機能
ZN1200-2Cのメインマシンとフェイスミックスユニット間の接続は、高度な油圧式自動ロックシステムによって実現されています。油圧シリンダーがロックコンポーネントを駆動し、フェイスミックスユニットをメインマシンにしっかりと固定します。フェイス ミックス ユニットを分離する必要がある場合、システムはロックを解除し、ギア付きモーターがフェイス ミックス ユニットを駆動してレールに沿って移動します。

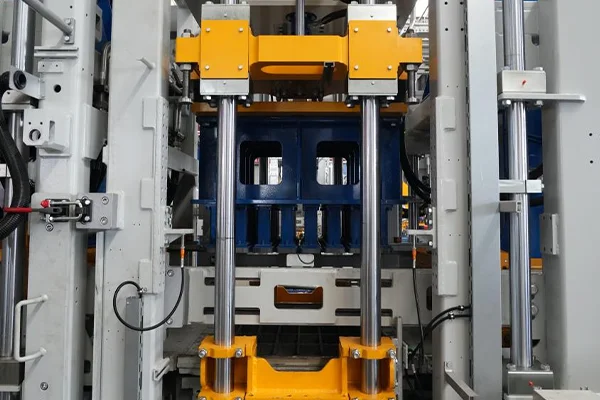

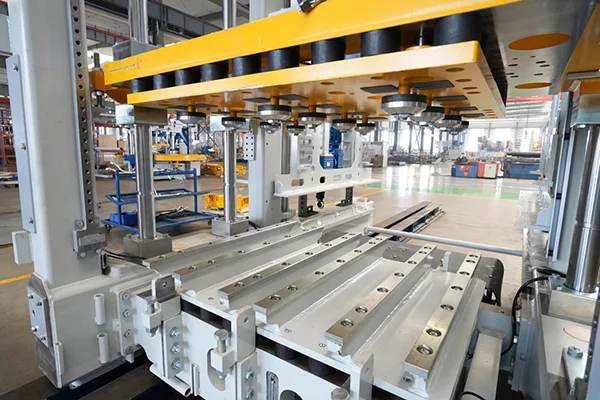

7 プレスヘッド固定装置
このメカニカルロック機構は、高強度ロッキングブロック、くさび形プレスヘッド、複動油圧シリンダーで構成されています。脱型中、シリンダーがロッキング ブロックを駆動してプレス ヘッドを半径方向にクランプし、機械的なデッドロックを形成します。その後、金型は一定の圧力下で離型され、弾性反発と微動が効果的に排除され、鋭いレンガのエッジ、滑らかな表面が確保され、製品の品質評価率が大幅に向上します。

8 電動スクリューリフト調整
高精度自動高さ調整スクリューリフトを搭載し、高精度、簡単操作、自動化の向上を実現します。

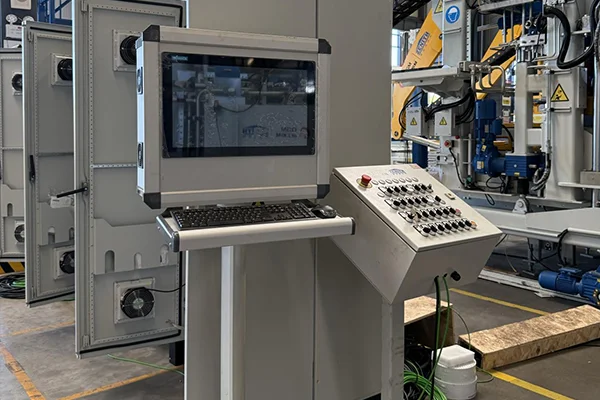

9 完全に統合された制御システム
ZN1200-2 メインマシンには、大容量メモリ、高速処理速度、包括的な機能を備えたシーメンスのハイエンド コントローラであるシーメンス S7-1500 (6ES7 515-2AM01-0AB0) シリーズ PLC が採用されています。 HMI はすべての制御システム信号を視覚化し、簡単かつ直感的な操作を実現します。

10 幅広い拡張性
ZN1200-2 は、ハードウェアとソフトウェアの優れた拡張性を提供します。泡装置、カラーミックス装置、パレット取り出し装置、芯抜き装置、横洗浄ブラシなどのオプションシステムを搭載し、お客様の多様な生産ニーズに対応します。

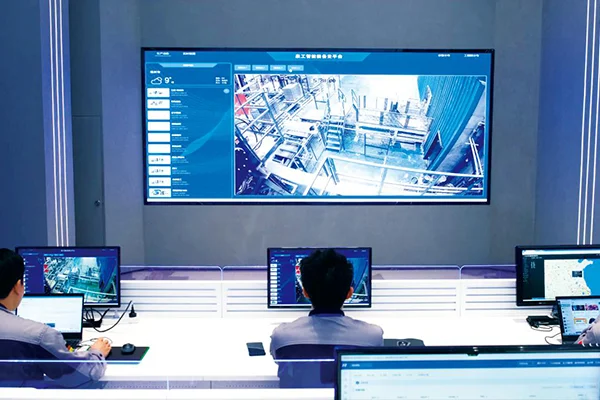

11 Quangong インテリジェント機器クラウド サービス プラットフォーム
Quangong Zenith が開発した「インテリジェント機器クラウド サービス プラットフォーム」は、オンライン監視、リモート アップグレード、障害予測と診断、機器の健全性評価、稼働レポートを可能にし、包括的なスマート サービス機能を提供します。
